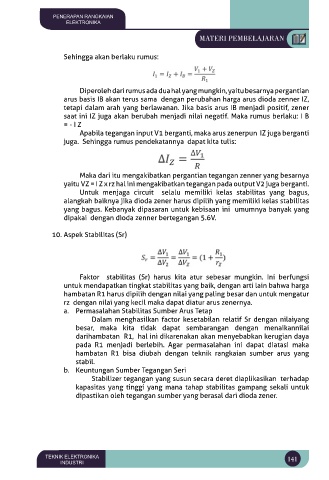

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Sehingga akan berlaku rumus:

Diperoleh dari rumus ada dua hal yang mungkin, yaitu besarnya pergantian
arus basis IB akan terus sama dengan perubahan harga arus dioda zenner IZ,
tetapi dalam arah yang berlawanan. Jika basis arus IB menjadi positif, zener
saat ini IZ juga akan berubah menjadi nilai negatif. Maka rumus berlaku: I B
= - I Z
Apabila tegangan input V1 berganti, maka arus zenerpun IZ juga berganti
juga. Sehingga rumus pendekatannya dapat kita tulis:

Maka dari itu mengakibatkan pergantian tegangan zenner yang besarnya
yaitu VZ = I Z x rz hal ini mengakibatkan tegangan pada output V2 juga berganti.
Untuk menjaga circuit selalu memiliki kelas stabilitas yang bagus,
alangkah baiknya jika dioda zener harus dipilih yang memiliki kelas stabilitas
yang bagus. Kebanyak dipasaran untuk kebisaan ini umumnya banyak yang
dipakai dengan dioda zenner bertegangan 5.6V.

10. Aspek Stabilitas (Sr)

Faktor stabilitas (Sr) harus kita atur sebesar mungkin. Ini berfungsi
untuk mendapatkan tingkat stabilitas yang baik, dengan arti lain bahwa harga
hambatan R1 harus dipilih dengan nilai yang paling besar dan untuk mengatur
rz dengan nilai yang kecil maka dapat diatur arus zenernya.
a. Permasalahan Stabilitas Sumber Arus Tetap
Dalam menghasilkan factor kesetabilan relatif Sr dengan nilaiyang
besar, maka kita tidak dapat sembarangan dengan menaikannilai
darihambatan R1, hal ini dikarenakan akan menyebabkan kerugian daya
pada R1 menjadi berlebih. Agar permasalahan ini dapat diatasi maka
hambatan R1 bisa diubah dengan teknik rangkaian sumber arus yang
stabil.
b. Keuntungan Sumber Tegangan Seri
Stabilizer tegangan yang susun secara deret diaplikasikan terhadap
kapasitas yang tinggi yang mana tahap stabilitas gampang sekali untuk
dipastikan oleh tegangan sumber yang berasal dari dioda zener.
