PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

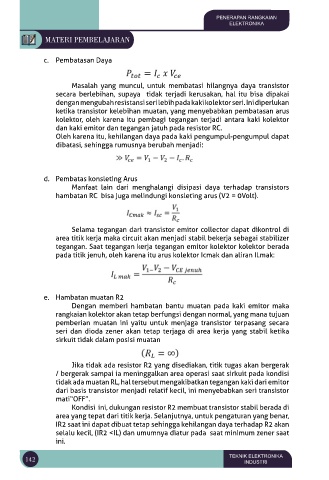

c. Pembatasan Daya
Masalah yang muncul, untuk membatasi hilangnya daya transistor
secara berlebihan, supaya tidak terjadi kerusakan, hal itu bisa dipakai
dengan mengubah resistansi seri lebih pada kaki kolektor seri. Ini diperlukan
ketika transistor kelebihan muatan, yang menyebabkan pembatasan arus
kolektor, oleh karena itu pembagi tegangan terjadi antara kaki kolektor
dan kaki emitor dan tegangan jatuh pada resistor RC.
Oleh karena itu, kehilangan daya pada kaki pengumpul-pengumpul dapat
dibatasi, sehingga rumusnya berubah menjadi:
d. Pembatas konsleting Arus
Manfaat lain dari menghalangi disipasi daya terhadap transistors
hambatan RC bisa juga melindungi konsleting arus (V2 = 0Volt).
Selama tegangan dari transistor emitor collector dapat dikontrol di
area titik kerja maka circuit akan menjadi stabil bekerja sebagai stabilizer
tegangan. Saat tegangan kerja tegangan emitor kolektor kolektor berada
pada titik jenuh, oleh karena itu arus kolektor Icmak dan aliran ILmak:
e. Hambatan muatan R2
Dengan memberi hambatan bantu muatan pada kaki emitor maka
rangkaian kolektor akan tetap berfungsi dengan normal, yang mana tujuan
pemberian muatan ini yaitu untuk menjaga transistor terpasang secara
seri dan dioda zener akan tetap terjaga di area kerja yang stabil ketika
sirkuit tidak dalam posisi muatan
Jika tidak ada resistor R2 yang disediakan, titik tugas akan bergerak
/ bergerak sampai ia meninggalkan area operasi saat sirkuit pada kondisi
tidak ada muatan RL, hal tersebut mengakibatkan tegangan kaki dari emitor
dari basis transistor menjadi relatif kecil, ini menyebabkan seri transistor
mati“OFF”.
Kondisi ini, dukungan resistor R2 membuat transistor stabil berada di
area yang tepat dari titik kerja. Selanjutnya, untuk pengaturan yang benar,
IR2 saat ini dapat dibuat tetap sehingga kehilangan daya terhadap R2 akan
selalu kecil, (IR2 <IL) dan umumnya diatur pada saat minimum zener saat
ini.
