PENERAPAN RANGKAIAN
                    ELEKTRONIKA

                                                          MATERI PEMBELAJARAN


                           Sirkuit stabilizer tegangan yang menggunakan jaringan umpan
                       balik mensyaratkan bahwa rangkaian penguat / kesalahan penguat
                       harus memiliki presisi dan kecepatan seperti penguatan tegangan besar,
                       resistansi internal yang besar, waktu penyelesaian dan sumber referensi /
                       tegangan arus yang benar-benar stabil.

                   c.  Penstabil Tegangan dengan Op-Amp
                           Pada Gambar 7.13 prinsipnya sama dengan yang ditunjukkan pada
                       Gambar 7.12 di mana perbedaannya hanya terletak pada rangkaian
                       perbandingan dalam bentuk transistor yang memiliki titik lemah karena
                       resistansi input sangat dipengaruhi oleh emitor rBE dari resistor dasar
                       yang umumnya relatif rendah dan sangat tergantung pada kondisi suhu
                       dan ini mengganggu stabilitas sirkuit. Oleh karena itu, penguat operasional
                       di sini, selain digunakan sebagai penguat, juga dapat digunakan sebagai
                       serangkaian pengubah impedansi, yaitu sebagai pengonversi dari resistansi
                       dalam input tinggi ke resistansi dalam output rendah, juga dikenal sebagai
                       penyangga (buffer).

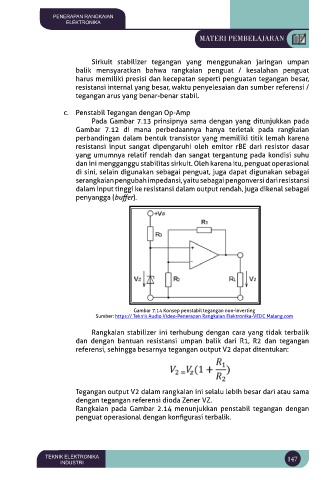

                                       Gambar 7.14 Konsep penstabil tegangan non-inverting
                            Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com

                           Rangkaian stabilizer ini terhubung dengan cara yang tidak terbalik
                       dan dengan bantuan resistansi umpan balik dari R1, R2 dan tegangan
                       referensi, sehingga besarnya tegangan output V2 dapat ditentukan:




                       Tegangan output V2 dalam rangkaian ini selalu lebih besar dari atau sama
                       dengan tegangan referensi dioda Zener VZ.
                       Rangkaian pada Gambar 2.14 menunjukkan penstabil  tegangan dengan
                       penguat operasional dengan konfigurasi terbalik.





              TEKNIK ELEKTRONIKA                                                   147
                  INDUSTRI
