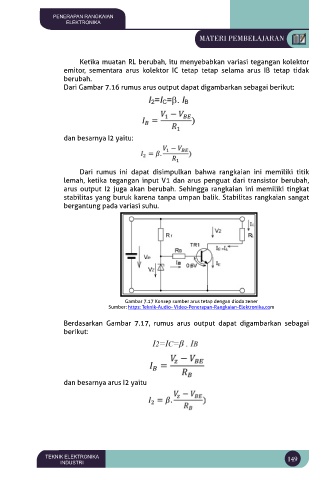

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Ketika muatan RL berubah, itu menyebabkan variasi tegangan kolektor
emitor, sementara arus kolektor IC tetap tetap selama arus IB tetap tidak
berubah.
Dari Gambar 7.16 rumus arus output dapat digambarkan sebagai berikut:

dan besarnya I2 yaitu:

Dari rumus ini dapat disimpulkan bahwa rangkaian ini memiliki titik
lemah, ketika tegangan input V1 dan arus penguat dari transistor berubah,
arus output I2 juga akan berubah. Sehingga rangkaian ini memiliki tingkat
stabilitas yang buruk karena tanpa umpan balik. Stabilitas rangkaian sangat
bergantung pada variasi suhu.

Gambar 7.17 Konsep sumber arus tetap dengan dioda zener
Sumber: https: Teknik-Audio- Video-Penerapan-Rangkaian-Elektronika.com
Berdasarkan Gambar 7.17, rumus arus output dapat digambarkan sebagai
berikut:

dan besarnya arus I2 yaitu
