PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

9. Penstabil tegangan seri menggunakan transistor
Ditampilkan oleh gambar 7.12. menampilkan bahwa hambatan seri Rs
bisa diasumsikan sebagai penentuan tegangan output yang diatur secara
elektronika dan hambatan ini dapat dirubah dengan sebuah transistor TR1
seperti yang dicontohkan oleh gambar 7.12. Tegangan referensi dioda zener
Vz sangat menentukan dengan cara melewati arus basis hambatan seri Rs bisa
diatur dan besar tegangan output Va.

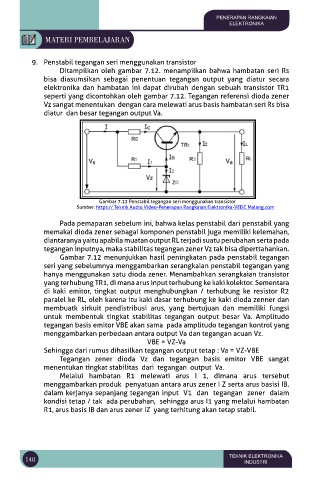

Gambar 7.12 Penstabil tegangan seri menggunakan transistor
Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com

Pada pemaparan sebelum ini, bahwa kelas penstabil dari penstabil yang
memakai dioda zener sebagai komponen penstabil juga memiliki kelemahan,
diantaranya yaitu apabila muatan output RL terjadi suatu perubahan serta pada
tegangan inputnya, maka stabilitas tegangan zener Vz tak bisa diperttahankan.
Gambar 7.12 menunjukkan hasil peningkatan pada penstabil tegangan
seri yang sebelumnya menggambarkan serangkaian penstabil tegangan yang
hanya menggunakan satu dioda zener. Menambahkan serangkaian transistor
yang terhubung TR1, di mana arus input terhubung ke kaki kolektor. Sementara
di kaki emitor, tingkat output menghubungkan / terhubung ke resistor R2
paralel ke RL, oleh karena itu kaki dasar terhubung ke kaki dioda zenner dan
membuatk sirkuit pendistribusi arus, yang bertujuan dan memiliki fungsi
untuk membentuk tingkat stabilitas tegangan output besar Va. Amplitudo
tegangan basis emitor VBE akan sama pada amplitudo tegangan kontrol yang
menggambarkan perbedaan antara output Va dan tegangan acuan Vz.
VBE = VZ-Va
Sehingga dari rumus dihasilkan tegangan output tetap : Va = VZ-VBE
Tegangan zener dioda Vz dan tegangan basis emitor VBE sangat
menentukan tingkat stabilitas dari tegangan output Va.
Melalui hambatan R1 melewati arus I 1, dimana arus tersebut
menggambarkan produk penyatuan antara arus zener I Z serta arus basisi IB.
dalam kerjanya sepanjang tegangan input V1 dan tegangan zener dalam
kondisi tetap / tak ada perubahan, sehingga arus I1 yang melalui hambatan
R1, arus basis IB dan arus zener IZ yang terhitung akan tetap stabil.
