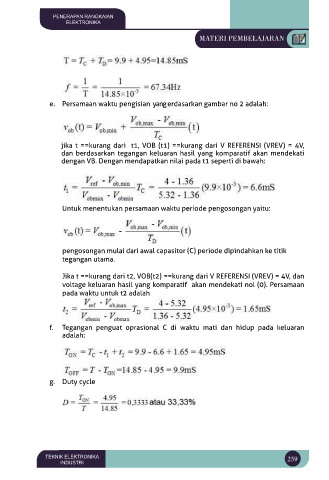

Page 274 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

e. Persamaan waktu pengisian yang erdasarkan gambar no 2 adalah:

jika t ==kurang dari t1, VOB (t1) ==kurang dari V REFERENSI (VREV) = 4V,
dan berdasarkan tegangan keluaran hasil yang komparatif akan mendekati
dengan VB. Dengan mendapatkan nilai pada t1 seperti di bawah:

Untuk menentukan persamaan waktu periode pengosongan yaitu:

pengosongan mulai dari awal capasitor (C) periode dipindahkan ke titik
tegangan utama.

Jika t ==kurang dari t2, VOB(t2) ==kurang dari V REFERENSI (VREV) = 4V, dan
voltage keluaran hasil yang komparatif akan mendekati nol (0). Persamaan
pada waktu untuk t2 adalah

f. Tegangan penguat oprasional C di waktu mati dan hidup pada keluaran
adalah:

g. Duty cycle
