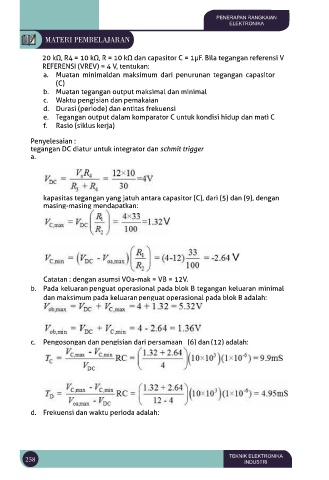

Page 273 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

20 kΩ, R4 = 10 kΩ, R = 10 kΩ dan capasitor C = 1µF. Bila tegangan referensi V
REFERENSI (VREV) = 4 V, tentukan:
a. Muatan minimaldan maksimum dari penurunan tegangan capasitor
(C)
b. Muatan tegangan output maksimal dan minimal
c. Waktu pengisian dan pemakaian
d. Durasi (periode) dan entitas frekuensi
e. Tegangan output dalam komparator C untuk kondisi hidup dan mati C
f. Rasio (siklus kerja)
Penyelesaian :
tegangan DC diatur untuk integrator dan schmit trigger
a.

kapasitas tegangan yang jatuh antara capasitor (C), dari (5) dan (9), dengan
masing-masing mendapatkan:

Catatan : dengan asumsi VOa-mak = VB = 12V.
b. Pada keluaran penguat operasional pada blok B tegangan keluaran minimal
dan maksimum pada keluaran penguat operasional pada blok B adalah:

c. Pengosongan dan pengisian dari persamaan (6) dan (12) adalah:

d. Frekuensi dan waktu perioda adalah:

258 TEKNIK ELEKTRONIKA
INDUSTRI
