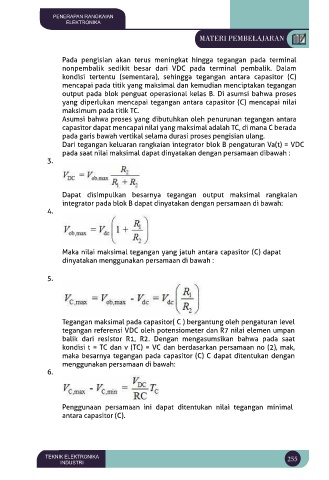

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Pada pengisian akan terus meningkat hingga tegangan pada terminal
nonpembalik sedikit besar dari VDC pada terminal pembalik. Dalam
kondisi tertentu (sementara), sehingga tegangan antara capasitor (C)
mencapai pada titik yang maksimal dan kemudian menciptakan tegangan
output pada blok penguat operasional kelas B. Di asumsi bahwa proses
yang diperlukan mencapai tegangan antara capasitor (C) mencapai nilai
maksimum pada titik TC.
Asumsi bahwa proses yang dibutuhkan oleh penurunan tegangan antara
capasitor dapat mencapai nilai yang maksimal adalah TC, di mana C berada
pada garis bawah vertikal selama durasi proses pengisian ulang.
Dari tegangan keluaran rangkaian integrator blok B pengaturan Va(t) = VDC
pada saat nilai maksimal dapat dinyatakan dengan persamaan dibawah :
3.

Dapat disimpulkan besarnya tegangan output maksimal rangkaian
integrator pada blok B dapat dinyatakan dengan persamaan di bawah:
4.

Maka nilai maksimal tegangan yang jatuh antara capasitor (C) dapat
dinyatakan menggunakan persamaan di bawah :

5.

Tegangan maksimal pada capasitor( C ) bergantung oleh pengaturan level
tegangan referensi VDC oleh potensiometer dan R7 nilai elemen umpan
balik dari resistor R1, R2. Dengan mengasumsikan bahwa pada saat
kondisi t = TC dan v (TC) = VC dan berdasarkan persamaan no (2), mak,
maka besarnya tegangan pada capasitor (C) C dapat ditentukan dengan
menggunakan persamaan di bawah:
6.

Penggunaan persamaan ini dapat ditentukan nilai tegangan minimal
antara capasitor (C).
