V OUTPUT (V OUT) kurang dari 0 V (pulsa positif) seperti yang ditunjukkan pada
gambar berikut.

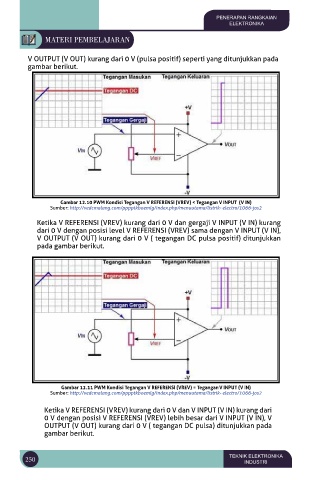

Gambar 12.10 PWM Kondisi Tegangan V REFERENSI (VREV) < Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2

Ketika V REFERENSI (VREV) kurang dari 0 V dan gergaji V INPUT (V IN) kurang
dari 0 V dengan posisi level V REFERENSI (VREV) sama dengan V INPUT (V IN),
V OUTPUT (V OUT) kurang dari 0 V ( tegangan DC pulsa positif) ditunjukkan
pada gambar berikut.

Gambar 12.11 PWM Kondisi Tegangan V REFERENSI (VREV) = Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2

Ketika V REFERENSI (VREV) kurang dari 0 V dan V INPUT (V IN) kurang dari
0 V dengan posisi V REFERENSI (VREV) lebih besar dari V INPUT (V IN), V
OUTPUT (V OUT) kurang dari 0 V ( tegangan DC pulsa) ditunjukkan pada
gambar berikut.
