PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

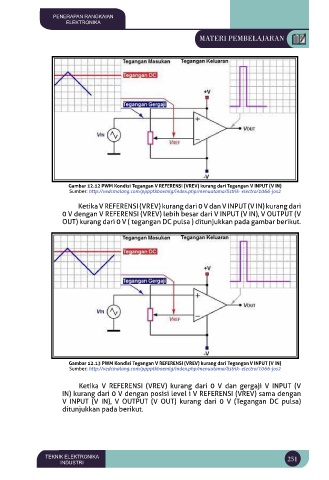

Gambar 12.12 PWM Kondisi Tegangan V REFERENSI (VREV) kurang dari Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2

Ketika V REFERENSI (VREV) kurang dari 0 V dan V INPUT (V IN) kurang dari
0 V dengan V REFERENSI (VREV) lebih besar dari V INPUT (V IN), V OUTPUT (V
OUT) kurang dari 0 V ( tegangan DC pulsa ) ditunjukkan pada gambar berikut.

Gambar 12.13 PWM Kondisi Tegangan V REFERENSI (VREV) kurang dari Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2

Ketika V REFERENSI (VREV) kurang dari 0 V dan gergaji V INPUT (V
IN) kurang dari 0 V dengan posisi level i V REFERENSI (VREV) sama dengan
V INPUT (V IN), V OUTPUT (V OUT) kurang dari 0 V (Tegangan DC pulsa)
ditunjukkan pada berikut.
