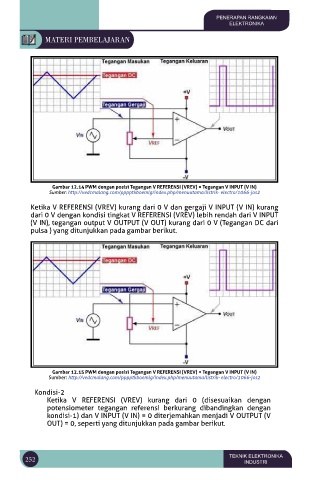

Gambar 12.14 PWM dengan posisi Tegangan V REFERENSI (VREV) = Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2
Ketika V REFERENSI (VREV) kurang dari 0 V dan gergaji V INPUT (V IN) kurang
dari 0 V dengan kondisi tingkat V REFERENSI (VREV) lebih rendah dari V INPUT
(V IN), tegangan output V OUTPUT (V OUT) kurang dari 0 V (Tegangan DC dari
pulsa ) yang ditunjukkan pada gambar berikut.

Gambar 12.15 PWM dengan posisi Tegangan V REFERENSI (VREV) < Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2

Kondisi-2
Ketika V REFERENSI (VREV) kurang dari 0 (disesuaikan dengan
potensiometer tegangan referensi berkurang dibandingkan dengan
kondisi-1) dan V INPUT (V IN) = 0 diterjemahkan menjadi V OUTPUT (V
OUT) = 0, seperti yang ditunjukkan pada gambar berikut.
