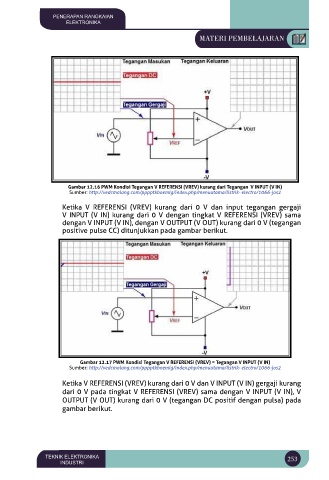

Gambar 12.16 PWM Kondisi Tegangan V REFERENSI (VREV) kurang dari Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2
Ketika V REFERENSI (VREV) kurang dari 0 V dan input tegangan gergaji
V INPUT (V IN) kurang dari 0 V dengan tingkat V REFERENSI (VREV) sama
dengan V INPUT (V IN), dengan V OUTPUT (V OUT) kurang dari 0 V (tegangan
positive pulse CC) ditunjukkan pada gambar berikut.

Gambar 12.17 PWM Kondisi Tegangan V REFERENSI (VREV) = Tegangan V INPUT (V IN)
Sumber: http://vedcmalang.com/pppptkboemlg/index.php/menuutama/listrik- electro/1066-jos2
Ketika V REFERENSI (VREV) kurang dari 0 V dan V INPUT (V IN) gergaji kurang
dari 0 V pada tingkat V REFERENSI (VREV) sama dengan V INPUT (V IN), V
OUTPUT (V OUT) kurang dari 0 V (tegangan DC positif dengan pulsa) pada
gambar berikut.
