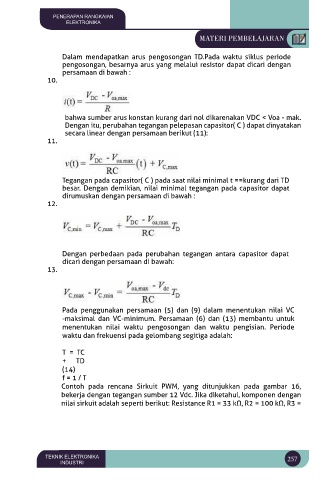

Dalam mendapatkan arus pengosongan TD.Pada waktu siklus periode
pengosongan, besarnya arus yang melalui resistor dapat dicari dengan
persamaan di bawah :
10.

bahwa sumber arus konstan kurang dari nol dikarenakan VDC < Voa - mak.
Dengan itu, perubahan tegangan pelepasan capasitor( C ) dapat dinyatakan
secara linear dengan persamaan berikut (11):
11.

Tegangan pada capasitor( C ) pada saat nilai minimal t ==kurang dari TD
besar. Dengan demikian, nilai minimal tegangan pada capasitor dapat
dirumuskan dengan persamaan di bawah :
12.

Dengan perbedaan pada perubahan tegangan antara capasitor dapat
dicari dengan persamaan di bawah:
13.

Pada penggunakan persamaan (5) dan (9) dalam menentukan nilai VC
-maksimal dan VC-minimum. Persamaan (6) dan (13) membantu untuk
menentukan nilai waktu pengosongan dan waktu pengisian. Periode
waktu dan frekuensi pada gelombang segitiga adalah:

T = TC
+ TD
(14)
f = 1 / T
Contoh pada rencana Sirkuit PWM, yang ditunjukkan pada gambar 16,
bekerja dengan tegangan sumber 12 Vdc. Jika diketahui, komponen dengan
nilai sirkuit adalah seperti berikut: Resistance R1 = 33 kΩ, R2 = 100 kΩ, R3 =

TEKNIK ELEKTRONIKA 257
