Page 122 - Stedall Parts Catalogue 14th Edition
P. 122

LIGHTING

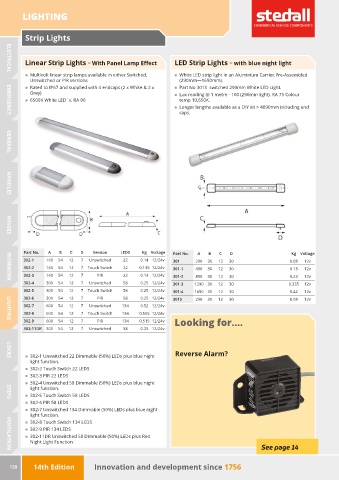

          Strip Lights




          Linear Strip Lights — With Panel Lamp Effect        LED Strip Lights — with blue night light

    ELECTRICAL
          „  Multivolt linear strip lamps available in either Switched,   „  White LED strip light in an Aluminium Carrier.Pre-Assembled
            Unswitched or PIR versions                          (290mm—1690mm).
          „  Rated to IP67 and supplied with 4 endcaps (2 x White & 2 x   „  Part No 301S  switched 290mm White LED Light.
            Grey)                                             „  Lux reading @ 1 metre - 100 (290mm light). RA 75 Colour
          „  6500K White LED`s. RA 90                           temp 10,650K.
                                                              „  Longer lengths available as a DIY kit > 4090mm including end
                                                                caps.
    EMERGENCY







    GENERAL







    HANDLES





    HINGES


         Part No.  A  B   C  D    Version  LEDS    Kg  Voltage  Part No.  A  B  C  D                   Kg  Voltage
         302-1   160  54  12  7  Unswitched  22   0.14 12/24v  301    290  30  12  30                  0.08  12v
         302-2   160  54  12  7  Touch Switch  22  0.135 12/24v  301-1  490  30  12  30                0.13  12v
         302-3   160  54  12  7    PIR      22    0.13 12/24v  301-2  890  30  12  30                  0.23  12v
         302-4   300  54  12  7  Unswitched  58   0.25 12/24v  301-3  1290 30  12  30                 0.335  12v
    IRONWORK
         302-5   300  54  12  7  Touch Switch  58  0.25 12/24v  301-4  1690 30  12  30                 0.42  12v
         302-6   300  54  12  7    PIR      58    0.25 12/24v  301S   290  30  12  30                  0.08  12v
         302-7   600  54  12  7  Unswitched  134  0.52 12/24v
         302-8   600  54  12  7  Touch Switch  134  0.505 12/24v
         302-9   600  54  12  7    PIR      134   0.515 12/24v  Looking for....
    LIGHTING
         302-11DR  300  54  12  7  Unswitched  58  0.25 12/24v


                                                               Reverse Alarm?
          „  302-1 Unswitched 22 Dimmable (50%) LEDs plus blue night
    LOCKS
            light function.
          „  302-2 Touch Switch 22 LEDS
          „  302-3 PIR 22 LEDS
          „  302-4 Unswitched 58 Dimmable (50%) LEDs plus blue night
            light function.
          „  302-5 Touch Switch 58 LEDS
    STEPS
          „  302-6 PIR 58 LEDS
          „  302-7 Unswitched 134 Dimmable (50%) LEDs plus blue night
            light function.
          „  302-8 Touch Switch 134 LEDS
          „  302-9 PIR 134 LEDS
          „  302-11DR Unswitched 58 Dimmable (50%) LEDs plus Red
            Night Light Function
                                                                                             See page 14
    VENTILATION
