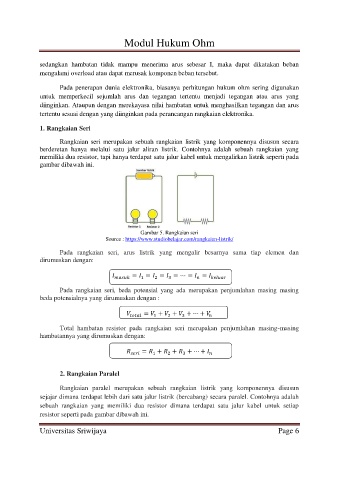

Modul Hukum Ohm

sedangkan hambatan tidak mampu menerima arus sebesar I, maka dapat dikatakan beban
mengalami overload atau dapat merusak komponen beban tersebut.

Pada penerapan dunia elektronika, biasanya perhitungan hukum ohm sering digunakan
untuk memperkecil sejumlah arus dan tegangan tertentu menjadi tegangan atau arus yang
diinginkan. Ataupun dengan merekayasa nilai hambatan untuk menghasilkan tegangan dan arus
tertentu sesuai dengan yang diinginkan pada perancangan rangkaian elektronika.

1. Rangkaian Seri
Rangkaian seri merupakan sebuah rangkaian listrik yang komponennya disusun secara
berderetan hanya melalui satu jalur aliran listrik. Contohnya adalah sebuah rangkaian yang
memiliki dua resistor, tapi hanya terdapat satu jalur kabel untuk mengalirkan listrik seperti pada
gambar dibawah ini.

Gambar 5. Rangkaian seri
Source : https://www.studiobelajar.com/rangkaian-listrik/

Pada rangkaian seri, arus listrik yang mengalir besarnya sama tiap elemen dan
dirumuskan dengan:

= = = = ⋯ = =

3
2
1
Pada rangkaian seri, beda potensial yang ada merupakan penjumlahan masing masing
beda potensialnya yang dirumuskan dengan :

= + + + ⋯ +
1 2 3
Total hambatan resistor pada rangkaian seri merupakan penjumlahan masing-masing
hambatannya yang dirumuskan dengan:

= + + + ⋯ +
1
3
2

2. Rangkaian Paralel
Rangkaian paralel merupakan sebuah rangkaian listrik yang komponennya disusun
sejajar dimana terdapat lebih dari satu jalur listrik (bercabang) secara paralel. Contohnya adalah
sebuah rangkaian yang memiliki dua resistor dimana terdapat satu jalur kabel untuk setiap
resistor seperti pada gambar dibawah ini.

Universitas Sriwijaya Page 6
