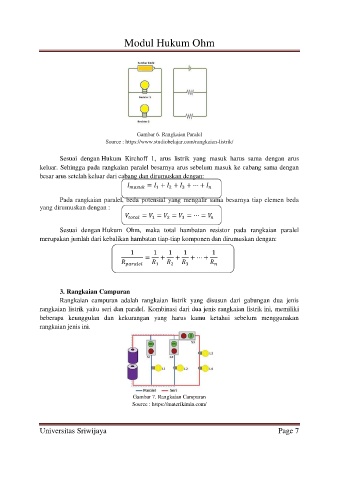

Modul Hukum Ohm

Gambar 6. Rangkaian Paralel
Source : https://www.studiobelajar.com/rangkaian-listrik/

Sesuai dengan Hukum Kirchoff 1, arus listrik yang masuk harus sama dengan arus
keluar. Sehingga pada rangkaian paralel besarnya arus sebelum masuk ke cabang sama dengan
besar arus setelah keluar dari cabang dan dirumuskan dengan:
= + + + ⋯ +
1 2 3
Pada rangkaian paralel, beda potensial yang mengalir sama besarnya tiap elemen beda
yang dirumuskan dengan :
= = = = ⋯ =
1 2 3
Sesuai dengan Hukum Ohm, maka total hambatan resistor pada rangkaian paralel
merupakan jumlah dari kebalikan hambatan tiap-tiap komponen dan dirumuskan dengan:

1 1 1 1 1
= + + + ⋯ +
1 2 3

3. Rangkaian Campuran
Rangkaian campuran adalah rangkaian listrik yang disusun dari gabungan dua jenis
rangkaian listrik yaitu seri dan paralel. Kombinasi dari dua jenis rangkaian listrik ini, memiliki
beberapa keunggulan dan kekurangan yang harus kamu ketahui sebelum menggunakan
rangkaian jenis ini.

Gambar 7. Rangkaian Campuran
Source : https://materikimia.com/
