KIMIA PEMISAHAN

C. Perlengkapan Destilasi

Proses destilasi dijalankan dengan bantuan beberapa peralatan yang khusus dirancang
untuk itu. Pada Gambar 8. disajikan seperangkat alat destilasi .

Termometer
Kondensor
Adaptor
Still head Konektor

Wadah boiler
Air masuk Air keluar Wadah
penampung
Boiling chip
Pemanas

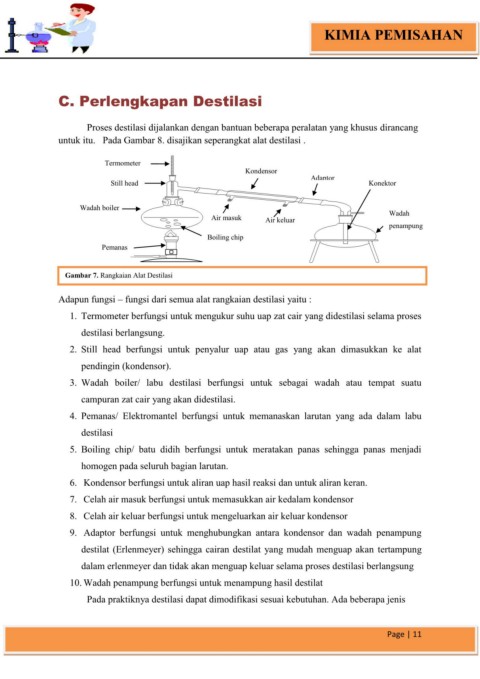

Gambar 7. Rangkaian Alat Destilasi

Adapun fungsi – fungsi dari semua alat rangkaian destilasi yaitu :
1. Termometer berfungsi untuk mengukur suhu uap zat cair yang didestilasi selama proses

destilasi berlangsung.
2. Still head berfungsi untuk penyalur uap atau gas yang akan dimasukkan ke alat

pendingin (kondensor).
3. Wadah boiler/ labu destilasi berfungsi untuk sebagai wadah atau tempat suatu

campuran zat cair yang akan didestilasi.

4. Pemanas/ Elektromantel berfungsi untuk memanaskan larutan yang ada dalam labu
destilasi

5. Boiling chip/ batu didih berfungsi untuk meratakan panas sehingga panas menjadi
homogen pada seluruh bagian larutan.

6. Kondensor berfungsi untuk aliran uap hasil reaksi dan untuk aliran keran.
7. Celah air masuk berfungsi untuk memasukkan air kedalam kondensor

8. Celah air keluar berfungsi untuk mengeluarkan air keluar kondensor

9. Adaptor berfungsi untuk menghubungkan antara kondensor dan wadah penampung
destilat (Erlenmeyer) sehingga cairan destilat yang mudah menguap akan tertampung

dalam erlenmeyer dan tidak akan menguap keluar selama proses destilasi berlangsung

10. Wadah penampung berfungsi untuk menampung hasil destilat
Pada praktiknya destilasi dapat dimodifikasi sesuai kebutuhan. Ada beberapa jenis
