PEMELIHARAAN MESIN
KENDARAAN RINGAN
MATERI PEMBELAJARAN

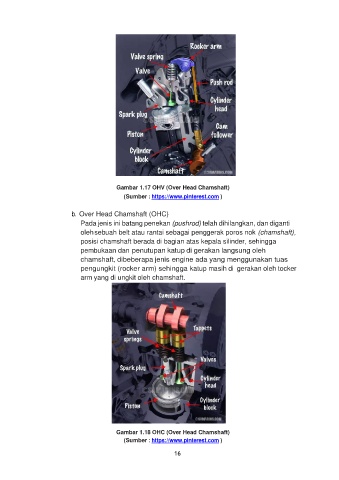

Gambar 1.17 OHV (Over Head Chamshaft)
(Sumber : https://www.pinterest.com )
b. Over Head Chamshaft (OHC)
Pada jenis ini batang penekan (pushrod) telah dihilangkan, dan diganti
oleh sebuah belt atau rantai sebagai penggerak poros nok (chamshaft),
posisi chamshaft berada di bagian atas kepala silinder, sehingga
pembukaan dan penutupan katup di gerakan langsung oleh
chamshaft, dibeberapa jenis engine ada yang menggunakan tuas
pengungkit (rocker arm) sehingga katup masih di gerakan oleh tocker
arm yang di ungkit oleh chamshaft.
Gambar 1.18 OHC (Over Head Chamshaft)
(Sumber : https://www.pinterest.com )
16
