II. MATERI SEL VOLTA

Sel volta (sel galvani) adalah sel elektrokimia di mana energi kimia dari reaksi

redoks spontan diubah menjadi energi listrik. Prinsip kerja sel volta dalam menghasilkan
arus listrik adalah aliran transfer elektron dari reaksi oksidasi di anode ke reaksi reduksi

di katode melalui rangkaian luar.
A. Susunan Sel Volta

Secara umum, sel volta tersusun dari:

 Anode, yaitu elektroda tempat terjadinya reaksi oksidasi.
 Katode, yaitu elektroda tempat terjadinya reaksi reduksi.

 Elektrolit, yaitu zat yang dapat menghantarkan listrik.
 Rangkaian luar, yaitu kawat konduktor yang menghubungkan anode dengan katode.

 Jembatan garam, yaitu rangkaian dalam yang terdiri dari larutan garam. Jembatan
garam memungkinkan adanya aliran ion-ion dari setengah sel anode ke setengah sel

katode, dan sebaliknya sehingga terbentuk rangkaian listrik tertutup.

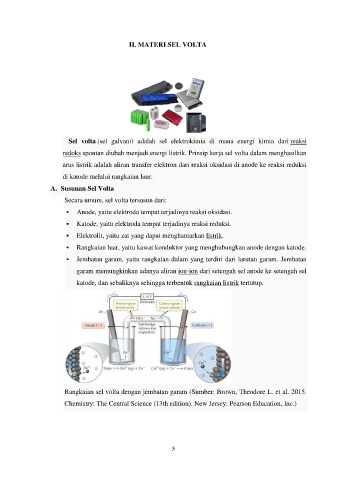

Rangkaian sel volta dengan jembatan garam (Sumber: Brown, Theodore L. et al. 2015.

Chemistry: The Central Science (13th edition). New Jersey: Pearson Education, Inc.)
