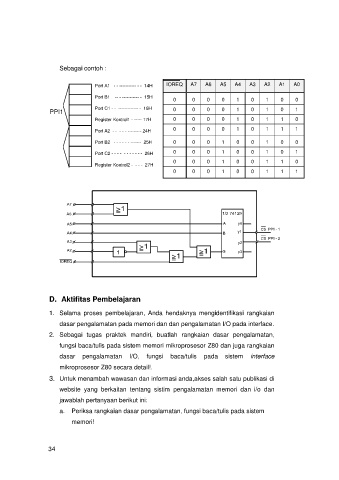

Sebagai contoh :
Port A1 - - ----------- - - 14H IOREQ A7 A6 A5 A4 A3 A2 A1 A0
Port B1 -- - ----------- - 15H 0 0 0 0 1 0 1 0 0
Port C1 - - ------------- - 16H 0 0 0 0 1 0 1 0 1
PPI1
Register Kontrol1 - ----- 17H 0 0 0 0 1 0 1 1 0
Port A2 - - - - - --------- 24H 0 0 0 0 1 0 1 1 1
Port B2 - - - - - - ------- 25H 0 0 0 1 0 0 1 0 0
Port C2 - - - - - - - - - - - 26H 0 0 0 1 0 0 1 0 1
0 0 0 1 0 0 1 1 0
Register Kontrol2 - - - - 27H
0 0 0 1 0 0 1 1 1
D. Aktifitas Pembelajaran
1. Selama proses pembelajaran, Anda hendaknya mengidentifikasi rangkaian
dasar pengalamatan pada memori dan dan pengalamatan I/O pada interface.
2. Sebagai tugas praktek mandiri, buatlah rangkaian dasar pengalamatan,
fungsi baca/tulis pada sistem memori mikroprosesor Z80 dan juga rangkaian
dasar pengalamatan I/O, fungsi baca/tulis pada sistem interface
mikroprosesor Z80 secara detail!.
3. Untuk menambah wawasan dan informasi anda,akses salah satu publikasi di
website yang berkaitan tentang sistim pengalamatan memori dan i/o dan
jawablah pertanyaan berikut ini:
a. Periksa rangkaian dasar pengalamatan, fungsi baca/tulis pada sistem
memori!
