Sebagai contoh :
Port A - - - - - - 00H IOREQ A A6 A5 A4 A3 A2 A1 A0
7
Port B - - - - - - 01H
0 0 0 0 0 0 0 0 0
Port C - - - - - 02H
0 0 0 0 0 0 0 0 1
0 0 0 0 0 0 0 1 0
0 0 0 0 0 0 0 1 1
Dari bantuan tabel di atas, kita dapat menganalisa, bahwa untuk mengaktifkan
PPI 8255, kondisi A7-A2 dan IOREQ dari CPU harus berkondisi “LOW” (“0”). dan
untuk menentukan alamat Port A,B,C dan Register Kontrol ditentukan oleh A1
dan A0. Untuk membangun rangkaian Pendekode Pengalamatan Port sesuai
data hasil analisa diatas,dapat dibangun dengan mempergunakan gerbang TTL
dasar atau dengan Dekoder TTL 74138/74139.

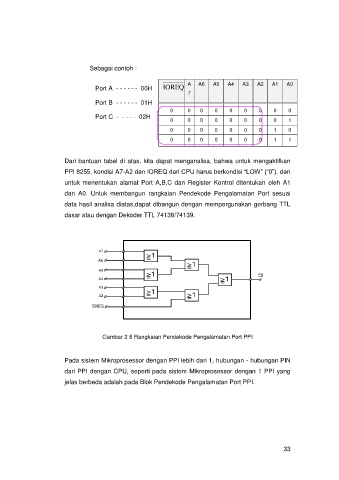

Gambar 2 8 Rangkaian Pendekode Pengalamatan Port PPI
Pada sistem Mikroprosessor dengan PPI lebih dari 1, hubungan - hubungan PIN
dari PPI dengan CPU, seperti pada sistem Mikroprosessor dengan 1 PPI yang
jelas berbeda adalah pada Blok Pendekode Pengalamatan Port PPI.
33
