b. Pengalamatan PPI 8255 pada sistem minimal Z 80
Beberapa pin masukan dan keluaran dari CPU Z 80 dipergunakan dalam
pengalamatan PPI ini. Selain pin-pin kontrol seperti WR ,RD ,RESET dan Bus
Data dari CPU, juga dipergunakan Pin alamat A7-A0 dan Pin IOREQ. A7-A0
dipergunakan untuk memberikan data alamat port. IOREQ dipergunakan
bersama sinyal-sinyal alamat A7-A2 untuk mengaktifkan PPI 8255. A7-A2 dan
IOREQ merupakan masukan dari Blok Pendekode Peng-alamatan Port PPI,
yang mana dalam Blok Pengalamatan ini dibangun Rangkaian Pendekode.
Rangkaian Pendekode ini berfungsi untuk mengaktifkan PPI 8255 pada daerah
peng-alamatannya. Kondisi data A7-A2 (yang bersama-sama IOREQ, dapat
mengaktifkan PPI 8255 melalui CS) dan kondisi data A1-A0 dapat
menentukan/menunjukkan alamat-alamat Port dan Register Kontrol PPI.

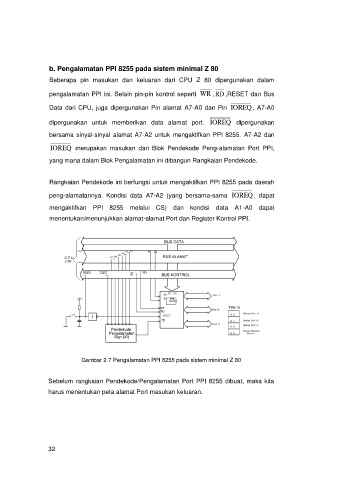

Gambar 2 7 Pengalamatan PPI 8255 pada sistem minimal Z 80
Sebelum rangkaian Pendekode/Pengalamatan Port PPI 8255 dibuat, maka kita
harus menentukan peta alamat Port masukan keluaran.
