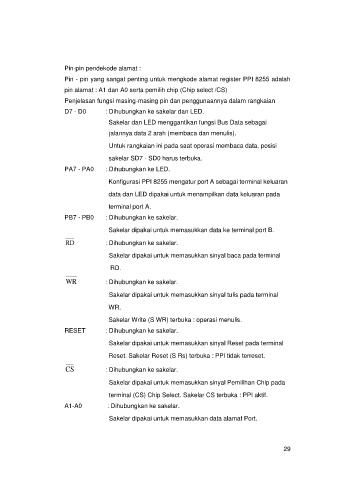

Pin-pin pendekode alamat :
Pin - pin yang sangat penting untuk mengkode alamat register PPI 8255 adalah
pin alamat : A1 dan A0 serta pemilih chip (Chip select /CS)
Penjelasan fungsi masing-masing pin dan penggunaannya dalam rangkaian
D7 - D0 : Dihubungkan ke sakelar dan LED.
Sakelar dan LED menggantikan fungsi Bus Data sebagai
jalannya data 2 arah (membaca dan menulis).
Untuk rangkaian ini pada saat operasi membaca data, posisi
sakelar SD7 - SD0 harus terbuka.
PA7 - PA0 : Dihubungkan ke LED.
Konfigurasi PPI 8255 mengatur port A sebagai terminal keluaran
data dan LED dipakai untuk menampilkan data keluaran pada
terminal port A.
PB7 - PB0 : Dihubungkan ke sakelar.
Sakelar dipakai untuk memasukkan data ke terminal port B.
RD : Dihubungkan ke sakelar.
Sakelar dipakai untuk memasukkan sinyal baca pada terminal
RD.
WR : Dihubungkan ke sakelar.
Sakelar dipakai untuk memasukkan sinyal tulis pada terminal
WR.
Sakelar Write (S WR) terbuka : operasi menulis.
RESET : Dihubungkan ke sakelar.
Sakelar dipakai untuk memasukkan sinyal Reset pada terminal
Reset. Sakelar Reset (S Rs) terbuka : PPI tidak terreset.
CS : Dihubungkan ke sakelar.
Sakelar dipakai untuk memasukkan sinyal Pemilihan Chip pada
terminal (CS) Chip Select. Sakelar CS terbuka : PPI aktif.
A1-A0 : Dihubungkan ke sakelar.
Sakelar dipakai untuk memasukkan data alamat Port.
