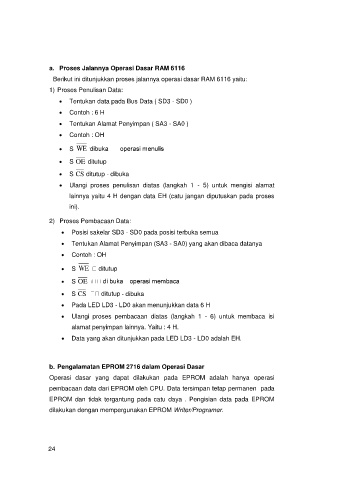

a. Proses Jalannya Operasi Dasar RAM 6116
Berikut ini ditunjukkan proses jalannya operasi dasar RAM 6116 yaitu:

1) Proses Penulisan Data:
 Tentukan data pada Bus Data ( SD3 - SD0 )

 Contoh : 6 H
 Tentukan Alamat Penyimpan ( SA3 - SA0 )

 Contoh : OH

 S WE

 S OE ditutup
 S CS ditutup - dibuka

 Ulangi proses penulisan diatas (langkah 1 - 5) untuk mengisi alamat
lainnya yaitu 4 H dengan data EH (catu jangan diputuskan pada proses
ini).

2) Proses Pembacaan Data:
 Posisi sakelar SD3 - SD0 pada posisi terbuka semua

 Tentukan Alamat Penyimpan (SA3 - SA0) yang akan dibaca datanya
 Contoh : OH

 S WE

 S OE

 S CS - dibuka
 Pada LED LD3 - LD0 akan menunjukkan data 6 H

 Ulangi proses pembacaan diatas (langkah 1 - 6) untuk membaca isi
alamat penyimpan lainnya. Yaitu : 4 H.
 Data yang akan ditunjukkan pada LED LD3 - LD0 adalah EH.

b. Pengalamatan EPROM 2716 dalam Operasi Dasar
Operasi dasar yang dapat dilakukan pada EPROM adalah hanya operasi
pembacaan data dari EPROM oleh CPU. Data tersimpan tetap permanen pada

EPROM dan tidak tergantung pada catu daya . Pengisian data pada EPROM
dilakukan dengan mempergunakan EPROM Writer/Programer.

24
