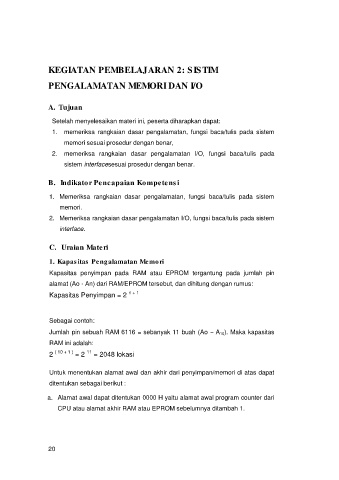

KEGIATAN PEMBELAJARAN 2: SISTIM


                  PENGALAMATAN MEMORI DAN I/O



                  A. Tujuan

                   Setelah menyelesaikan materi ini, peserta diharapkan dapat:
                   1.  memeriksa  rangkaian  dasar  pengalamatan,  fungsi  baca/tulis  pada  sistem
                        memori sesuai prosedur dengan benar,

                   2.  memeriksa  rangkaian  dasar  pengalamatan  I/O,  fungsi  baca/tulis  pada
                        sistem interfacesesuai prosedur dengan benar.


                  B.  Indikator Pencapaian Kompetensi

                  1.  Memeriksa  rangkaian  dasar  pengalamatan,  fungsi  baca/tulis  pada  sistem

                      memori.
                  2.  Memeriksa rangkaian dasar pengalamatan I/O, fungsi baca/tulis pada sistem
                      interface.


                  C.  Uraian Materi

                  1. Kapasitas Pengalamatan Memori

                  Kapasitas  penyimpan  pada  RAM  atau  EPROM  tergantung  pada  jumlah  pin
                  alamat (Ao - An) dari RAM/EPROM tersebut, dan dihitung dengan rumus:

                  Kapasitas Penyimpan = 2     n + 1



                  Sebagai contoh:
                  Jumlah pin sebuah RAM 6116 = sebanyak 11 buah (Ao  A 10). Maka kapasitas
                  RAM ini adalah:

                               11
                  2  ( 10 + 1 )  = 2   = 2048 lokasi

                  Untuk menentukan alamat awal dan akhir dari penyimpan/memori di atas dapat
                  ditentukan sebagai berikut :

                  a.  Alamat awal dapat ditentukan 0000 H yaitu alamat awal program counter dari

                     CPU atau alamat akhir RAM atau EPROM sebelumnya ditambah 1.






                  20
