Page 4 - Organisasi Memori
P. 4

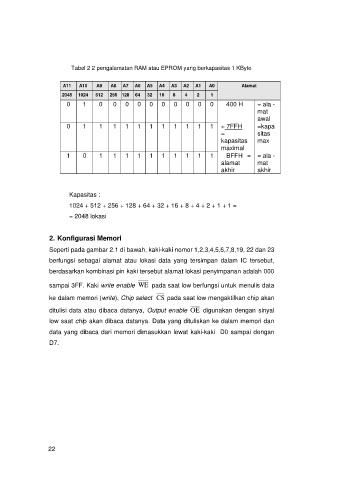

Tabel 2 2 pengalamatan RAM atau EPROM yang berkapasitas 1 KByte
A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0 Alamat
2048 1024 512 256 128 64 32 16 8 4 2 1
0 1 0 0 0 0 0 0 0 0 0 0 400 H = ala -
mat
awal
0 1 1 1 1 1 1 1 1 1 1 1 + 7FFH =kapa
= sitas
kapasitas max
maximal
1 0 1 1 1 1 1 1 1 1 1 1 BFFH = = ala -
alamat mat
akhir akhir
Kapasitas :
1024 + 512 + 256 + 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 + 1 =
= 2048 lokasi
2. Konfigurasi Memori
Seperti pada gambar 2.1 di bawah, kaki-kaki nomor 1,2,3,4,5,6,7,8,19, 22 dan 23
berfungsi sebagai alamat atau lokasi data yang tersimpan dalam IC tersebut,
berdasarkan kombinasi pin kaki tersebut alamat lokasi penyimpanan adalah 000
sampai 3FF. Kaki write enable WE pada saat low berfungsi untuk menulis data
ke dalam memori (write), Chip select CS pada saat low mengaktifkan chip akan
ditulisi data atau dibaca datanya, Output enable OE digunakan dengan sinyal
low saat chip akan dibaca datanya. Data yang dituliskan ke dalam memori dan
data yang dibaca dari memori dimasukkan lewat kaki-kaki D0 sampai dengan
D7.
