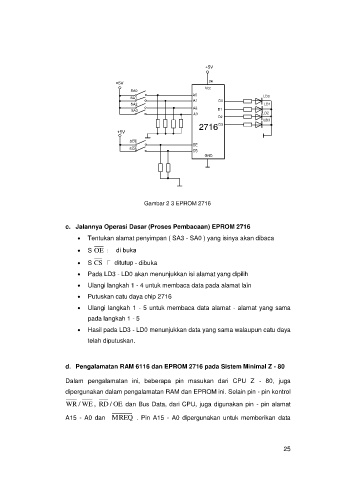

Gambar 2 3 EPROM 2716

c. Jalannya Operasi Dasar (Proses Pembacaan) EPROM 2716
 Tentukan alamat penyimpan ( SA3 - SA0 ) yang isinya akan dibaca

 S OE

 S CS - dibuka
 Pada LD3 - LD0 akan menunjukkan isi alamat yang dipilih

 Ulangi langkah 1 - 4 untuk membaca data pada alamat lain
 Putuskan catu daya chip 2716

 Ulangi langkah 1 - 5 untuk membaca data alamat - alamat yang sama
pada langkah 1 - 5

 Hasil pada LD3 - LD0 menunjukkan data yang sama walaupun catu daya
telah diputuskan.

d. Pengalamatan RAM 6116 dan EPROM 2716 pada Sistem Minimal Z - 80

Dalam pengalamatan ini, beberapa pin masukan dari CPU Z - 80, juga
dipergunakan dalam pengalamatan RAM dan EPROM ini. Selain pin - pin kontrol

WR / WE , RD OE/ dan Bus Data, dari CPU, juga digunakan pin - pin alamat

A15 - A0 dan MREQ . Pin A15 - A0 dipergunakan untuk memberikan data
