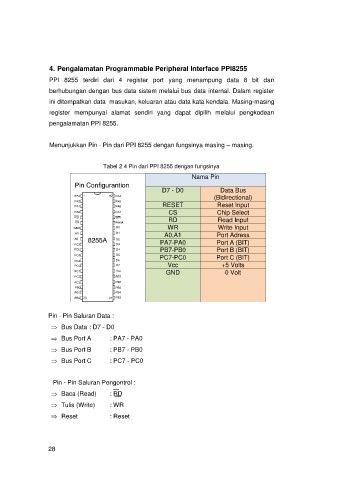

4. Pengalamatan Programmable Peripheral Interface PPI8255

PPI 8255 terdiri dari 4 register port yang menampung data 8 bit dan
berhubungan dengan bus data sistem melalui bus data internal. Dalam register

ini ditempatkan data masukan, keluaran atau data kata kendala. Masing-masing
register mempunyai alamat sendiri yang dapat dipilih melalui pengkodean
pengalamatan PPI 8255.

Menunjukkan Pin - Pin dari PPI 8255 dengan fungsinya masing – masing.

Tabel 2 4 Pin dari PPI 8255 dengan fungsinya
Nama Pin

D7 - D0 Data Bus
(Bidirectional)
RESET Reset Input
CS Chip Select
RD Read Input
WR Write Input
A0,A1 Port Adress
PA7-PA0 Port A (BIT)
PB7-PB0 Port B (BIT)
PC7-PC0 Port C (BIT)
Vcc +5 Volts
GND 0 Volt

Pin - Pin Saluran Data :

 Bus Data : D7 - D0
 Bus Port A : PA7 - PA0

 Bus Port B : PB7 - PB0
 Bus Port C : PC7 - PC0

Pin - Pin Saluran Pengontrol :

 Baca (Read) : RD
 Tulis (Write) : WR
 Reset : Reset

28
