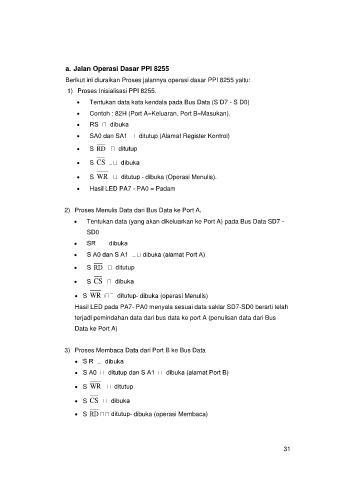

a. Jalan Operasi Dasar PPI 8255

Berikut ini diuraikan Proses jalannya operasi dasar PPI 8255 yaitu:
1) Proses Inisialisasi PPI 8255.

 Tentukan data kata kendala pada Bus Data (S D7 - S D0)
 Contoh : 82H (Port A=Keluaran, Port B=Masukan).


 SA0 dan SA1 ditutup (Alamat Register Kontrol)

 S RD

 S CS

 S WR - dibuka (Operasi Menulis).

 Hasil LED PA7 - PA0 = Padam

2) Proses Menulis Data dari Bus Data ke Port A.

 Tentukan data (yang akan dikeluarkan ke Port A) pada Bus Data SD7 -
SD0




 S RD

 S CS

 S WR - dibuka (operasi Menulis)
Hasil LED pada PA7- PA0 menyala sesuai data saklar SD7-SD0 berarti telah

terjadi pemindahan data dari bus data ke port A (penulisan data dari Bus
Data ke Port A)

3) Proses Membaca Data dari Port B ke Bus Data




 S WR

 S CS

 S RD - dibuka (operasi Membaca)
