alamat RAM/EPROM. MREQ digunakan bersama sinyal - sinyal alamat A15 -
A0 untuk mengaktifkan RAM/EPROM. Rangkaian pendekode pengalamatan
RAM/EPROM berfungsi untuk mengaktifkan RAM/EPROM pada daerah
pengalamatannya, yaitu mulai dari alamat awal sampai alamat akhir dari
RAM/EPROM, sesuai dengan peta pengalamatannya. Pin - pin alamat CPU
yang tidak termasuk dalam daerah pengalamatan RAM/EPROM, harus
diperhatikan dan diikutkan dalam pengalamatan RAM/EPROM.
Untuk menghindari adanya beberapa alamat RAM atau EPROM yang menunjuk
pada data lokasi RAM/EPROM yang sama, oleh sebab itu pin - pin alamat CPU
ini bersama - sama dengan sinyal MREQ dipergunakan sebagai masukan dari
pendekode pengalamatan RAM/EPROM. Hasil pendekodean alamat (keluaran
pendekode pengalamatan), dihubungkan ke pemilih Chip( CS / CE ) dari
masing - masing Chip.

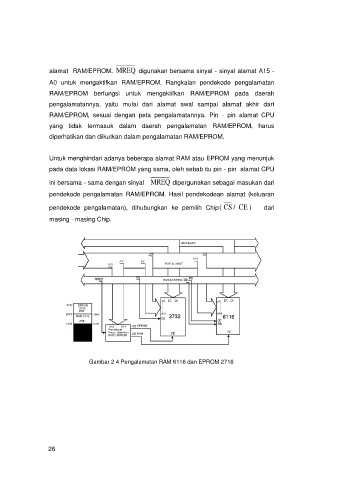

Gambar 2 4 Pengalamatan RAM 6116 dan EPROM 2716
