Page 5 - Organisasi Memori
P. 5

Keterangan pin :

                                                                            VCC = + 5 Volt

                                                                            CS = Chip Select ( aktif low )

                                                                            OE = Out put Enable ( aktif
                                                                            low )

                                                                            WE  = Write Enable ( aktif
                                                                            low )

                                                                            GND = Ground
                                                                            A0  A10  = Masukan alamat

                                                                            D0  D7    = Input output data

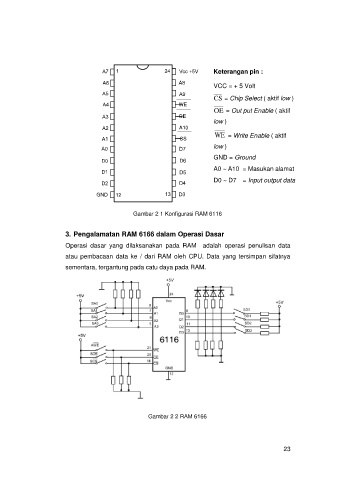

                                                Gambar 2 1 Konfigurasi RAM 6116

                        3. Pengalamatan RAM 6166 dalam Operasi Dasar

                        Operasi  dasar  yang  dilaksanakan  pada  RAM    adalah  operasi  penulisan  data
                        atau pembacaan  data ke  /  dari  RAM  oleh  CPU.  Data  yang  tersimpan sifatnya

                        sementara, tergantung pada catu daya pada RAM.




























                                                     Gambar 2 2 RAM 6166
