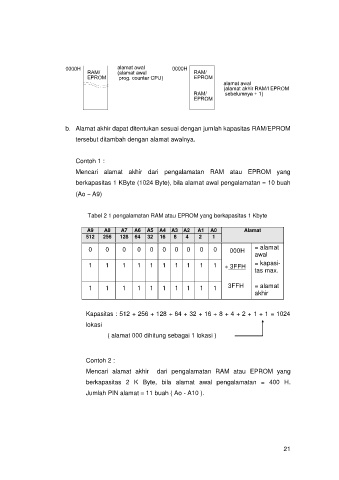

Page 3 - Organisasi Memori

b. Alamat akhir dapat ditentukan sesuai dengan jumlah kapasitas RAM/EPROM

tersebut ditambah dengan alamat awalnya.

Contoh 1 :

Mencari alamat akhir dari pengalamatan RAM atau EPROM yang
berkapasitas 1 KByte (1024 Byte), bila alamat awal pengalamatan = 10 buah

(Ao  A9)

Tabel 2 1 pengalamatan RAM atau EPROM yang berkapasitas 1 Kbyte

A9 A8 A7 A6 A5 A4 A3 A2 A1 A0 Alamat
512 256 128 64 32 16 8 4 2 1

0 0 0 0 0 0 0 0 0 0 000H = alamat
awal
1 1 1 1 1 1 1 1 1 1 + 3FFH = kapasi-
tas max.

1 1 1 1 1 1 1 1 1 1 3FFH = alamat
akhir

Kapasitas : 512 + 256 + 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 + 1 = 1024
lokasi

( alamat 000 dihitung sebagai 1 lokasi )

Contoh 2 :

Mencari alamat akhir dari pengalamatan RAM atau EPROM yang
berkapasitas 2 K Byte, bila alamat awal pengalamatan = 400 H.
Jumlah PIN alamat = 11 buah ( Ao - A10 ).

21
