Page 613 - Wurth Total Catalogue
P. 613

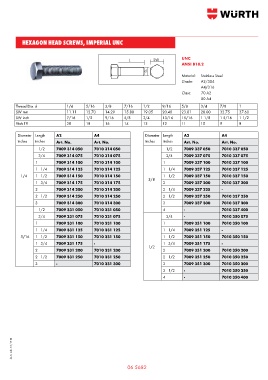

HEXAGON HEAD SCREWS, IMPERIAL UNC
L SW N
AN .
d
Material: Stainless Steel
Grade: A2/304
A4/316
Class: 70 A2
80 A4
Thread Dia. d 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1
SW mm 11.11 12.70 14.29 15.88 19.05 20.40 23.81 28.00 32.75 37.60
SW inch 7/16 1/2 9/16 5/8 3/4 13/16 15/16 1 1/8 1 5/16 1 1/2
Pitch TPI 20 18 16 14 13 12 11 10 9 8
Diameter Length A2 A4 Diameter Length A2 A4
inches inches Art. No. Art. No. inches inches Art. No. Art. No.
1/2 7009 314 050 7010 314 050 1/2 7009 337 050 7010 337 050
3/4 7009 314 075 7010 314 075 3/4 7009 337 075 7010 337 075
1 7009 314 100 7010 314 100 1 7009 337 100 7010 337 100
1 1/4 7009 314 125 7010 314 125 1 1/4 7009 337 125 7010 337 125
1/4 1 1/2 7009 314 150 7010 314 150 3/8 1 1/2 7009 337 150 7010 337 150
1 3/4 7009 314 175 7010 314 175 2 7009 337 200 7010 337 200
2 7009 314 200 7010 314 200 2 1/4 7009 337 225 -
2 1/2 7009 314 250 7010 314 250 2 1/2 7009 337 250 7010 337 250
3 7009 314 300 7010 314 300 3 7009 337 300 7010 337 300
1/2 7009 331 050 7010 331 050 4 - 7010 337 400
3/4 7009 331 075 7010 331 075 3/4 - 7010 350 075
1 7009 331 100 7010 331 100 1 7009 351 100 7010 350 100
1 1/4 7009 331 125 7010 331 125 1 1/4 7009 351 125 -
5/16 1 1/2 7009 331 150 7010 331 150 1 1/2 7009 351 150 7010 350 150
1 3/4 7009 331 175 - 1 3/4 7009 351 175 -
1/2
2 7009 331 200 7010 331 200 2 7009 351 200 7010 350 200
2 1/2 7009 331 250 7010 331 250 2 1/2 7009 351 250 7010 350 250
3 - 7010 331 300 3 7009 351 300 7010 350 300
3 1/2 - 7010 350 350
4 - 7010 350 400
AUS. pub. 10/17 ©
06 5682
