P. 39

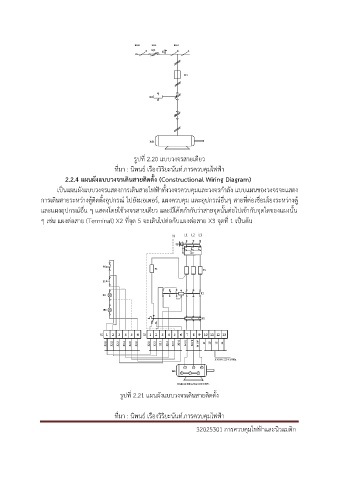

รูปที่ 2.20 แบบวงจรสายเดียว
ที่มา : นิพนธ์ เรืองวิริยะนันท์.การควบคุมไฟฟ้า
2.2.4 แผนผังแบบวงจรเดนสำยติดตั้ง (Constructional Wiring Diagram)
ิ
เป็นแผนผังแบบวงจรแสดงการเดินสายไฟฟ้าทั้งวงจรควบคุมและวงจรก าลัง แบบแผนของวงจรจะแสดง
์
การเดินสายระหว่างตู้ติดตั้งอุปกรณ์ ไปยังมอเตอร์, แผงควบคุม และอุปกรณอื่นๆ สายที่ต่อเชื่อมโยงระหว่างตู้
และแผงอุปกรณอื่น ๆ แสดงโดยใชวงจรสายเดียว และมีโคตก ากับว่าสายจุดนั้นต่อไปเข้ากับจุดใดของแผงนั้น
้
้
์
ๆ เช่น แผงต่อสาย (Terminal) X2 ที่จุด 5 จะเดินไปต่อกับแผงต่อสาย X3 จุดที่ 1 เป็นต้น
รูปที่ 2.21 แผนผังแบบวงจรเดินสายติดตั้ง
ที่มา : นิพนธ์ เรืองวิริยะนันท์.การควบคุมไฟฟ้า
32025301 การควบคุมไฟฟ้าและนิวแมติก
