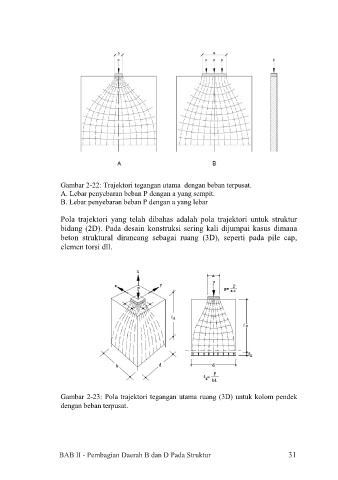

Gambar 2-22: Trajektori tegangan utama dengan beban terpusat.
A. Lebar penyebaran beban P dengan a yang sempit.
B. Lebar penyebaran beban P dengan a yang lebar
Pola trajektori yang telah dibahas adalah pola trajektori untuk struktur
bidang (2D). Pada desain konstruksi sering kali dijumpai kasus dimana
beton struktural dirancang sebagai ruang (3D), seperti pada pile cap,
elemen torsi dll.
Gambar 2-23: Pola trajektori tegangan utama ruang (3D) untuk kolom pendek
dengan beban terpusat.
31
BAB II - Pembagian Daerah B dan D Pada Struktur 31
