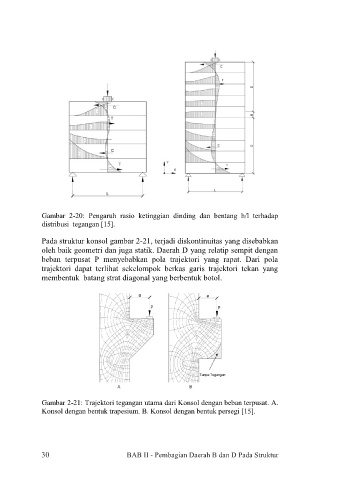

Gambar 2-20: Pengaruh rasio ketinggian dinding dan bentang h/l terhadap
distribusi tegangan [15].
Pada struktur konsol gambar 2-21, terjadi diskontinuitas yang disebabkan
oleh baik geometri dan juga statik. Daerah D yang relatip sempit dengan
beban terpusat P menyebabkan pola trajektori yang rapat. Dari pola
trajektori dapat terlihat sekelompok berkas garis trajektori tekan yang
membentuk batang strat diagonal yang berbentuk botol.
Gambar 2-21: Trajektori tegangan utama dari Konsol dengan beban terpusat. A.
Konsol dengan bentuk trapesium. B. Konsol dengan bentuk persegi [15].
30
30 BAB II - Pembagian Daerah B dan D Pada Struktur
