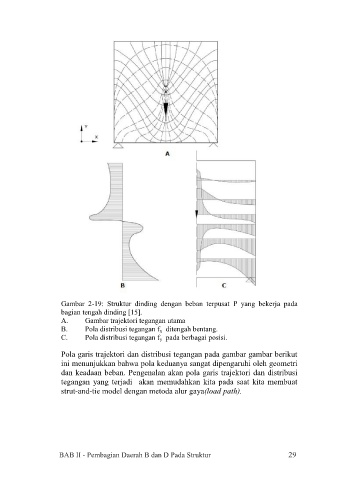

Gambar 2-19: Struktur dinding dengan beban terpusat P yang bekerja pada
bagian tengah dinding [15].
A. Gambar trajektori tegangan utama
B. Pola distribusi tegangan f x ditengah bentang.
C. Pola distribusi tegangan f y pada berbagai posisi.
Pola garis trajektori dan distribusi tegangan pada gambar gambar berikut
ini menunjukkan bahwa pola keduanya sangat dipengaruhi oleh geometri
dan keadaan beban. Pengenalan akan pola garis trajektori dan distribusi
tegangan yang terjadi akan memudahkan kita pada saat kita membuat
strut-and-tie model dengan metoda alur gaya(load path).
