Selanjutnya akan diperlihatkan beberapa contoh lainnya untuk
memperdalam konsep dari Load Path ini.

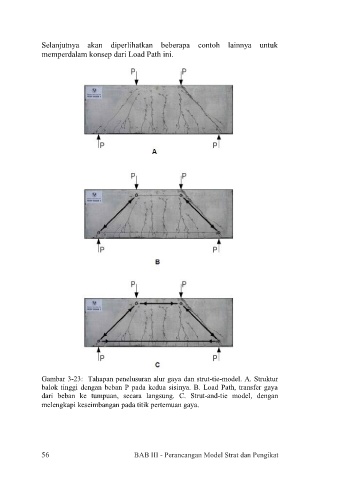

Gambar 3-23: Tahapan penelusuran alur gaya dan strut-tie-model. A. Struktur
balok tinggi dengan beban P pada kedua sisinya. B. Load Path, transfer gaya
dari beban ke tumpuan, secara langsung. C. Strut-and-tie model, dengan
melengkapi keseimbangan pada titik pertemuan gaya.
56
56 BAB III - Perancangan Model Strat dan Pengikat
