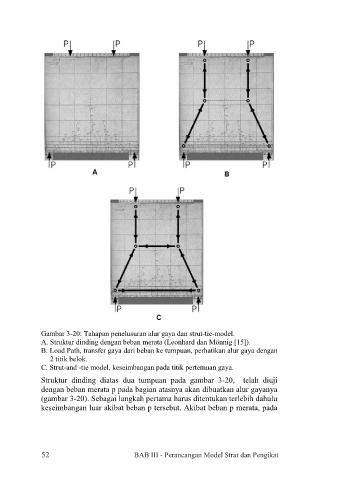

Gambar 3-20: Tahapan penelusuran alur gaya dan strut-tie-model.
A. Struktur dinding dengan beban merata (Leonhard dan Mönnig [15]).
B. Load Path, transfer gaya dari beban ke tumpuan, perhatikan alur gaya dengan
2 titik belok.
C. Strut-and -tie model, keseimbangan pada titik pertemuan gaya.
Struktur dinding diatas dua tumpuan pada gambar 3-20, telah diuji
dengan beban merata p pada bagian atasnya akan dibuatkan alur gayanya
(gambar 3-20). Sebagai langkah pertama harus ditentukan terlebih dahulu
keseimbangan luar akibat beban p tersebut. Akibat beban p merata, pada
