Untuk mendalami pengetahuan tentang alur gaya ini setiap perencana
beton struktural harus melatih dirinya agar dapat dengan cepat
menvisualisasikan alur gaya yang terjadi pada suatu sistem struktur.
Untuk membantu pemahaman alur gaya, maka pada contoh-contoh
berikut ini dapat dipelajari langkah langkah yang diperlukan untuk
menemukan strut-and-tie model untuk berbagai daerah D yang sering kita
jumpai dalam konstruksi.

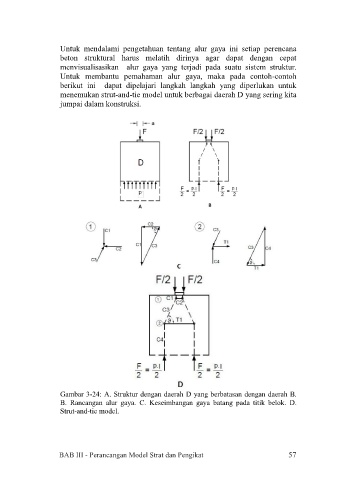

Gambar 3-24: A. Struktur dengan daerah D yang berbatasan dengan daerah B.
B. Rancangan alur gaya. C. Keseimbangan gaya batang pada titik belok. D.
Strut-and-tie model.
