Contoh strut-and-tie-model dengan alur gaya berbentuk “U-Turn” dapat
dipelajari pada struktur dinding dengan beban uji merata p yang bekerja
pada bagian bawah (gambar 3-22). Akibat beban merata tersebut maka
reaksi tumpuannya adalah masing-masing sebesar P, sama besar dengan
setengah dari resultan beban merata p. Maka alur gaya yang dapat
dirancang akan mengikuti bentuk U-Turn, yaitu gaya P yang bekerja pada
bagian bawah harus diTARIK terlebih dulu ke atas, sehingga
memungkinkan alur gaya yang mengantarkan gaya P aksi ini
ketumpuannya, melalui alur gaya TEKAN, lihat gambar 3-22B. Pada alur
gaya terjadi 2 titik belok, sehingga untuk memenuhi syarat keseimbangan
diperlukan batang horisontal strat (atas) dan batang horisontal pengikat
(bawah), seperti terlihat pada gambar 3-22C.

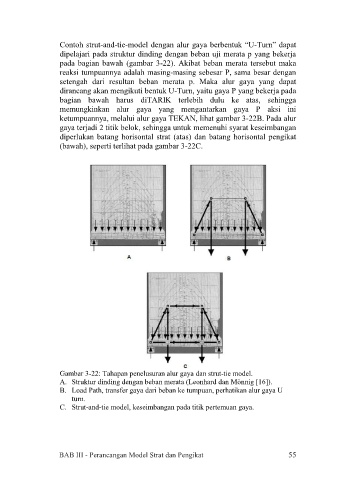

Gambar 3-22: Tahapan penelusuran alur gaya dan strut-tie model.
A. Struktur dinding dengan beban merata (Leonhard dan Mönnig [16]).
B. Load Path, transfer gaya dari beban ke tumpuan, perhatikan alur gaya U
turn.
C. Strut-and-tie model, keseimbangan pada titik pertemuan gaya.
