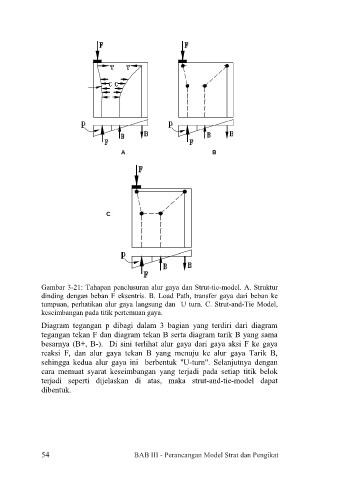

Gambar 3-21: Tahapan penelusuran alur gaya dan Strut-tie-model. A. Struktur
dinding dengan beban F eksentris. B. Load Path, transfer gaya dari beban ke
tumpuan, perhatikan alur gaya langsung dan U turn. C. Strut-and-Tie Model,
keseimbangan pada titik pertemuan gaya.
Diagram tegangan p dibagi dalam 3 bagian yang terdiri dari diagram
tegangan tekan F dan diagram tekan B serta diagram tarik B yang sama
besarnya (B+, B-). Di sini terlihat alur gaya dari gaya aksi F ke gaya
reaksi F, dan alur gaya tekan B yang menuju ke alur gaya Tarik B,
sehingga kedua alur gaya ini berbentuk "U-turn". Selanjutnya dengan
cara memuat syarat keseimbangan yang terjadi pada setiap titik belok
terjadi seperti dijelaskan di atas, maka strut-and-tie-model dapat
dibentuk.
