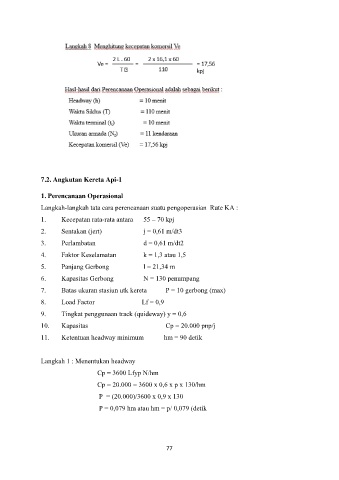

7.2. Angkutan Kereta Api-1

1. Perencanaan Operasional

Langkah-langkah tata cara perencanaan suatu pengoperasian Rute KA :
1. Kecepatan rata-rata antara 55 – 70 kpj

2. Sentakan (jert) j = 0,61 m/dt3
3. Perlambatan d = 0,61 m/dt2

4. Faktor Keselamatan k = 1,3 atau 1,5

5. Panjang Gerbong l = 21,34 m
6. Kapasitas Gerbong N = 130 penumpang

7. Batas ukuran stasiun utk kereta P = 10 gerbong (max)
8. Load Factor Lf = 0,9

9. Tingkat penggunaan track (quideway) y = 0,6
10. Kapasitas Cp = 20.000 pnp/j

11. Ketentuan headway minimum hm = 90 detik

Langkah 1 : Menentukan headway

Cp = 3600 Lfyp N/hm

Cp = 20.000 = 3600 x 0,6 x p x 130/hm
P = (20.000)/3600 x 0,9 x 130

P = 0,079 hm atau hm = p/ 0,079 (detik

77
