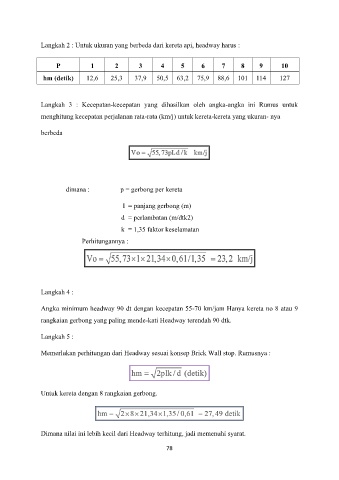

Page 87 - ACHMAD NADJAM_BUKU AJAR TEKNIK TRANSPORTASI_ACHMAD NADJAM_28-11-2020_Neat

Langkah 2 : Untuk ukuran yang berbeda dari kereta api, headway harus :

P 1 2 3 4 5 6 7 8 9 10
hm (detik) 12,6 25,3 37,9 50,5 63,2 75,9 88,6 101 114 127

Langkah 3 : Kecepatan-kecepatan yang dihasilkan oleh angka-angka ini Rumus untuk

menghitung kecepatan perjalanan rata-rata (km/j) untuk kereta-kereta yang ukuran- nya

berbeda

dimana : p = gerbong per kereta

l = panjang gerbong (m)

d = perlambatan (m/dtk2)
k = 1,35 faktor keselamatan

Perhitungannya :

Langkah 4 :

Angka minimum headway 90 dt dengan kecepatan 55-70 km/jam Hanya kereta no 8 atau 9
rangkaian gerbong yang paling mende-kati Headway terendah 90 dtk.

Langkah 5 :

Memerlukan perhitungan dari Headway sesuai konsep Brick Wall stop. Rumusnya :

Untuk kereta dengan 8 rangkaian gerbong.

Dimana nilai ini lebih kecil dari Headway terhitung, jadi memenuhi syarat.

78
