PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

THRESHOLD lebih besar dari tegangan masukan inverting UC lainnya
(CONTROL) maka komparator UC menjadi high.
10) Pin 2 terhubung dengan komparator LC (Lower Comparator) dimana
tegangan eksternalnya disebut TRIGGER. Tegangan TRGIGGER
digunakan untuk operasi mode monostable. Ketika timer tidak aktif,
kondisi tegangan TRIGGER adalah high. Ketika TRIGGER menjadi lebih
redah dari tegangan inverting LC, output komparator LC menjadi high.
11) Pin 4 dapat digunakan untuk reset keluaran OUTPUT menjadi keadaan
semula, nol.
12) Pin 5 dapat digunakan untuk frekunsi output jika 555 timer dirangkai
sebagai astable.
Keluaran komparator UC dan LC diumpankan ke sebuah flip-flop.
Sedangkan untuk mengetahui OUPUT pin 3, Anda harus memahami kerja RS
flip-flop.

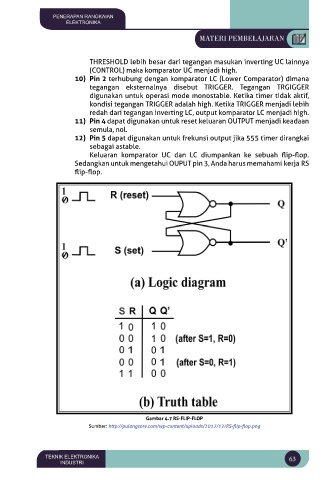

Gambar 4.7 RS-FLIP-FLOP
Sumber: http://pulangsore.com/wp-content/uploads/2017/12/RS-flip-flop.png
