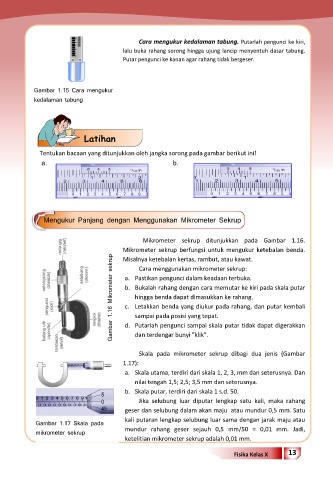

Page 25 - 0. Buku Fisika SMA Kelas X

Cara mengukur kedalaman tabung. Putarlah pengunci ke kiri,
lalu buka rahang sorong hingga ujung lancip menyentuh dasar tabung.
Putar pengunci ke kanan agar rahang tidak bergeser.

Gambar 1.15 Cara mengukur
kedalaman tabung

Latihan

Tentukan bacaan yang ditunjukkan oleh jangka sorong pada gambar berikut ini!
a. b.

Mengukur Panjang dengan Menggunakan Mikrometer Sekrup

Mikrometer sekrup ditunjukkan pada Gambar 1.16.
Mikrometer sekrup berfungsi untuk mengukur ketebalan benda.
Gambar 1.16 Mikrometer sekrup a. Pastikan pengunci dalam keadaan terbuka.
Misalnya ketebalan kertas, rambut, atau kawat.
Cara menggunakan mikrometer sekrup:

b. Bukalah rahang dengan cara memutar ke kiri pada skala putar
hingga benda dapat dimasukkan ke rahang.
c. Letakkan benda yang diukur pada rahang, dan putar kembali
sampai pada posisi yang tepat.
d. Putarlah pengunci sampai skala putar tidak dapat digerakkan

dan terdengar bunyi ”klik”.
Skala pada mikrometer sekrup dibagi dua jenis (Gambar
1.17):
a. Skala utama, terdiri dari skala 1, 2, 3, mm dan seterusnya. Dan

nilai tengah 1,5; 2,5; 3,5 mm dan seterusnya.
b. Skala putar, terdiri dari skala 1 s.d. 50.
Jika selubung luar diputar lengkap satu kali, maka rahang
geser dan selubung dalam akan maju atau mundur 0,5 mm. Satu
kali putaran lengkap selubung luar sama dengan jarak maju atau
Gambar 1.17 Skala pada
mundur rahang geser sejauh 0,5 mm/50 = 0,01 mm. Jadi,
mikrometer sekrup
ketelitian mikrometer sekrup adalah 0,01 mm.

Fisika Kelas X 13
