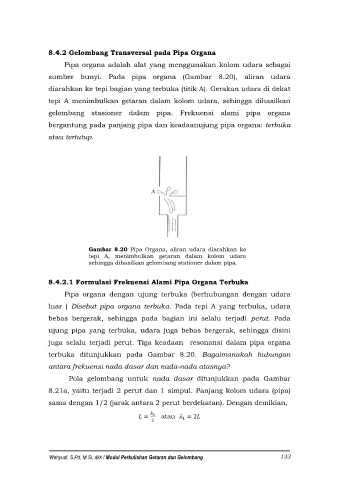

8.4.2 Gelombang Transversal pada Pipa Organa
Pipa organa adalah alat yang menggunakan kolom udara sebagai

sumber bunyi. Pada pipa organa (Gambar 8.20), aliran udara
diarahkan ke tepi bagian yang terbuka (titik A). Gerakan udara di dekat

tepi A menimbulkan getaran dalam kolom udara, sehingga dihasilkan

gelombang stasioner dalam pipa. Frekuensi alami pipa organa
bergantung pada panjang pipa dan keadaanujung pipa organa: terbuka

atau tertutup.

Gambar 8.20 Pipa Organa, aliran udara diarahkan ke
tepi A, menimbulkan getaran dalam kolom udara
sehingga dihasilkan gelombang stationer dalam pipa.

8.4.2.1 Formulasi Frekuensi Alami Pipa Organa Terbuka

Pipa organa dengan ujung terbuka (berhubungan dengan udara
luar ) Disebut pipa organa terbuka. Pada tepi A yang terbuka, udara

bebas bergerak, sehingga pada bagian ini selalu terjadi perut. Pada

ujung pipa yang terbuka, udara juga bebas bergerak, sehingga disini
juga selalu terjadi perut. Tiga keadaan resonansi dalam pipa organa

terbuka ditunjukkan pada Gambar 8.20. Bagaimanakah hubungan
antara frekuensi nada dasar dan nada-nada atasnya?

Pola gelombang untuk nada dasar ditunjukkan pada Gambar

8.21a, yaitu terjadi 2 perut dan 1 simpul. Panjang kolom udara (pipa)
sama dengan 1/2 (jarak antara 2 perut berdekatan). Dengan demikian,

= 1 atau = 2
2 1
