garis-garis gaya medan listrik ke luar dari muatan positif dan masuk ke
muatan negatif. Apa yang terjadi jika baterai diganti dengan sebuah

sumber tegangan bolak-balik?
Seperti diperlihatkan, mula-mula tegangan bolak balik memberi

muatan bola yang atas postif sehingga medan listrik di titik A berarah

ke bawah (sumbu Y negatif). Karena sumber tegangan adalah bolak-
balik, maka setelah setengah periode, muatan pada kedua bola akan

dibalik tandanya sehingga medan listrik di A akan berarah ke atas

(Sumbu Y postif). Terlihat bahwa kedua muatan bola menimbulkan
medan listrik disekitarnya yang berubah-ubah terhadap waktu.

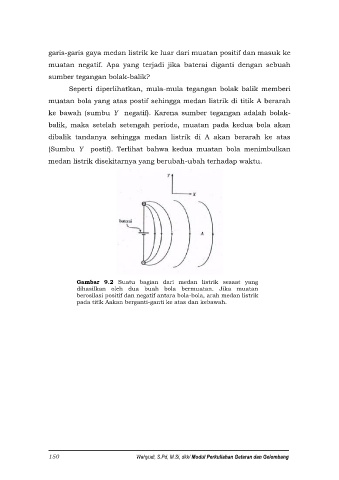

Gambar 9.2 Suatu bagian dari medan listrik sesaat yang
dihasilkan oleh dua buah bola bermuatan. Jika muatan
berosilasi positif dan negatif antara bola-bola, arah medan listrik
pada titik Aakan berganti-ganti ke atas dan kebawah.
