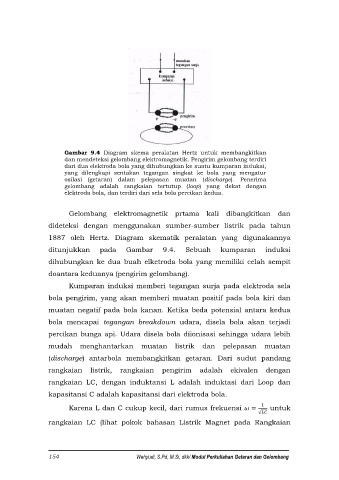

Gambar 9.4 Diagram skema peralatan Hertz untuk membangkitkan
dan mendeteksi gelombang elektromagnetik. Pengirim gelombang terdiri
dari dua elektroda bola yang dihubungkan ke suatu kumparan induksi,
yang dilengkapi sentakan tegangan singkat ke bola yang mengatur
osilasi (getaran) dalam pelepasan muatan (discharge). Penerima
gelombang adalah rangkaian tertutup (loop) yang dekat dengan
elektroda bola, dan terdiri dari sela bola percikan kedua.

Gelombang elektromagnetik prtama kali dibangkitkan dan
dideteksi dengan menggunakan sumber-sumber listrik pada tahun

1887 oleh Hertz. Diagram skematik peralatan yang digunakannya

ditunjukkan pada Gambar 9.4. Sebuah kumparan induksi
dihubungkan ke dua buah elketroda bola yang memiliki celah sempit

doantara keduanya (pengirim gelombang).

Kumparan induksi memberi tegangan surja pada elektroda sela
bola pengirim, yang akan memberi muatan positif pada bola kiri dan

muatan negatif pada bola kanan. Ketika beda potensial antara kedua

bola mencapai tegangan breakdown udara, disela bola akan terjadi
percikan bunga api. Udara disela bola diionisasi sehingga udara lebih

mudah menghantarkan muatan listrik dan pelepasan muatan

(discharge) antarbola membangkitkan getaran. Dari sudut pandang
rangkaian listrik, rangkaian pengirim adalah ekivalen dengan

rangkaian LC, dengan induktansi L adalah induktasi dari Loop dan

kapasitansi C adalah kapasitansi dari elektroda bola.
1
Karena L dan C cukup kecil, dari rumus frekuensi = untuk
√
rangkaian LC (lihat pokok bahasan Listrik Magnet pada Rangkaian

154 Wahyudi, S.Pd, M.Si, dkk/ Modul Perkuliahan Getaran dan Gelombang
