Jadi, di titik keseimbangan energi potensial mencapai nilai maksimum
(EP=0) sehingga seluruh energi total berbentuk energi kinetik. Dengan
kata lain, energi kinetik mencapai nilai maksimum.
2.4 Grafik Energi Potensial Dan Energi Kinetik Terhadap
Simpangan

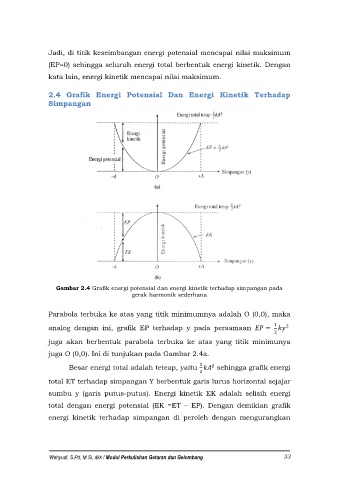

Gambar 2.4 Grafik energi potensial dan energi kinetik terhadap simpangan pada
gerak harmonik sederhana
Parabola terbuka ke atas yang titik minimumnya adalah O (0,0), maka
1
2
analog dengan ini, grafik EP terhadap y pada persamaan =
2
juga akan berbentuk parabola terbuka ke atas yang titik minimunya
juga O (0,0). Ini di tunjukan pada Gambar 2.4a.
1
2
Besar energi total adalah teteap, yaitu sehingga grafik energi
2
total ET terhadap simpangan Y berbentuk garis lurus horizontal sejajar
sumbu y (garis putus-putus). Energi kinetik EK adalah selisih energi
total dengan energi potensial (EK =ET – EP). Dengan demikian grafik
energi kinetik terhadap simpangan di peroleh dengan mengurangkan
